.  QZ(GB/T17955-2000标准)系列球型支座

QZ(GB/T17955-2000标准)系列球型支座

(一)、结构特点及功能

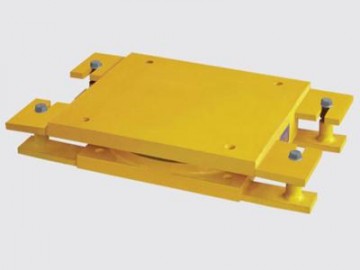

QZ系列球型支座是由上支座板、下支座板、凸形中间板及两块不同形状的聚四氟乙烯板组成。下支座板中间为一凹形球面,同凸形中间包相对应,两者之间有一弧形四氟板,通过求美棉与滑动来满足梁端的转动;上座板上的不锈钢板与中间钢板上的另一四氟板组成第二滑动面,完成梁体因温差诸多原因所产生的伸缩位移。

QZ球型支座以传力可靠,各向转动性能一致 转动灵活的特点,不仅具备盆式橡胶支座承载能力大,水平位移大等特点,而且能更好地适应大转角的需要,适用于宽桥、曲线桥。由于承压部件不使用橡胶件,不存在橡胶低温脆性等影响,因此特别适用于低温地区。

QZ-GD固定球型支座规格尺寸图标

QZ-SX双向活动球型支座规格尺寸图标

QZ-DX单向活动球型支座规格尺寸图标
