.  GPZ系列盆式支座

GPZ系列盆式支座

GPZ 盆式橡胶支座及规格系列

性能及分类

a 、双向活动支座:具有竖向转动和纵向与横向滑移性能,代号为SX 。

b、单向活动支座:具有竖向转动和单一方向滑移性能,代号为DX 。

c、固定支座:仅具有竖向转动性能,代号为GD。

适用温度范围

a 、常温型支座:适用于-25 ℃ ~+ 60 ℃

b 、耐寒型支座:适用干-40 ℃ ~+60 ℃ ,代号为F 。

GPZ  的技术性能

a 、支座竖向转角不小于40 。

b 、竖向承载力(KN ) 1000 一50000 共分28 级,非滑移表面的不平承载力为竖向的10 %。

c 、磨擦系数:常温型,μ≤0.04 .耐寒型μ≤0.06

d 、位移量见表

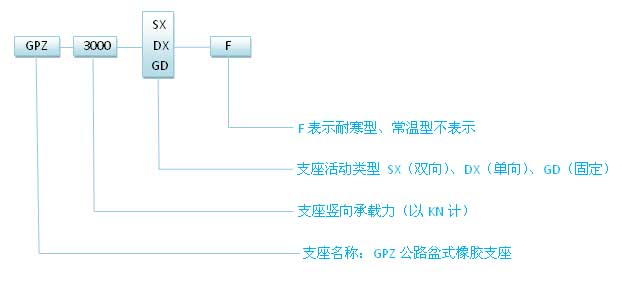

产品代号表示方法



GPZ 系列盆式橡胶支座的安装

安装准备

1 .盆式支座下面建议设置支承垫石,并按支座底板地脚螺栓间距与底柱规格预留螺栓孔位置,要求支承垫石表面平整。施工时支承垫石顶面的标高要注意预留支座板下环氧砂浆垫层厚度。支座底板以外垫石做成坡面,以防积水。

2 支座安装前方可开箱,并检查支座各部件及装箱清单。支座安装前不得随意拆卸支座。

安装步骤与注意事项

1 .在支座设计位置处划出中心线,同时在支座顶、底板上也标出中心线。

2 .将地脚螺栓穿如底板(顶板)地脚螺栓孔并旋放入底柱内,底板也底柱之间垫以直径略大于底柱支径的橡胶垫圈。

3 .支座就位对中并调整水平后,用环氧砂浆或高标号砂浆灌注地脚螺栓及支座底板垫层。待砂桨硬化后拆除调整支座水平用的垫块,并用环氧砂浆填满垫块位置。环氧砂浆要求灌注密实。

4 .当支座采用焊接连接时,在支座顶、底板相应位置出预埋钢板,支座就位后用对称断续方式焊接。焊接时注意防止温度过高时对橡胶板、聚四氟乙烯板的影响。焊接后要在焊接部位做防锈处理。

5 .如丁梁采用盆式支座,施工安装时在梁端应采取临时支撑措施,以防下梁侧倾。等两片丁梁间横隔板焊成整体后,方可拆除临时支撑。

6 .活动支座开箱后要注意对聚四氟乙烯板和不锈钢滑板的保护,防止划伤和脏物粘附于不锈钢滑板与聚四氟乙烯板表面,并注意检查5201 一2 硅脂是否注满。

7 .支座中心与主梁中心线应重合或平行,单向活动支座安装时,上、下导向块必须保持平行,交叉角不得大于5 。

8 .连续梁桥等在实行体系转换切割临时锚固装置时,必须采取隔热措施,以免损坏橡胶板和聚四氟乙烯板。

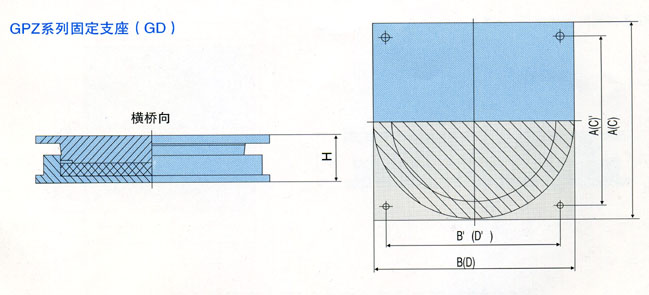

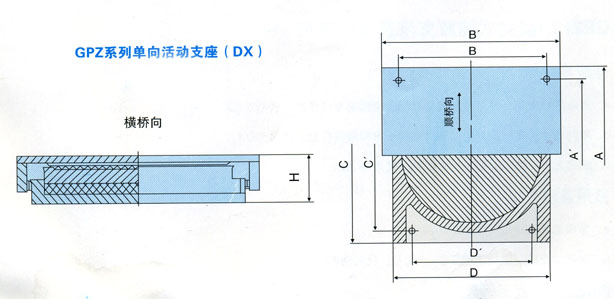

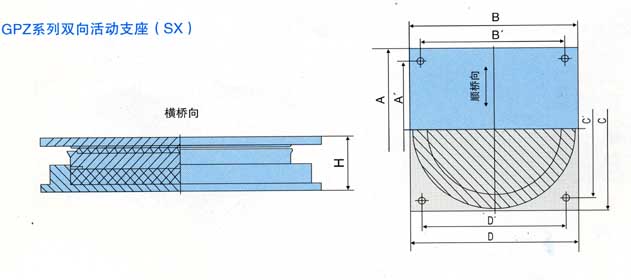

GPZ系列盆式支座规格系列及主要尺寸
